DIORAMA NAVAL ( 5 Voiles suite)

  re

  ce  petit  cotre  porte  fierement  ces  voiles

  voila  reste  a   integrer   ce  petit cotre  dans  son  diorama

  amicalement  herve



diorama naval (5) les voiles

re a tous

 ce  petit  Cotre  a  reçus  ces  voiles ,!!!!!

elles  ont  etaient  cousues  par  Dame  Caro , ma  chère  et  tende  moitié ........

                                                   la  voile  Aurique ,  (ou  grande  voile )

 la  voile  de  hunier  ,  et  la  voile  de  fortune

la  trinquette  et  le  foc

                                    mise  en  place  de  la  voile  aurique , du  hunier  et  de  la  fortune



                                             mise  en place  de  la  trinquette  et  du  foc

 voila  ,  il  reste  maintenant  a  mettre  ce  petit  cotre  en  situation



 tres  amicalement  herve



diorama naval (4) l'annexe

re a tous

  pour  ce  cotre  il  faut  une  annexe ( petite  embarcation  de  transport ) , j'ai  donc  scratcher  un  petit  youyou ......

fabriquation   sur  contre forme , la  quille  /etrave/etambot  sont  en   hetre ,le  tableau   arriere  en  sapin

les  preceintes sont  en  sampa , et  les  bordés  en  chataignier

demoulage  de  la  " bete"

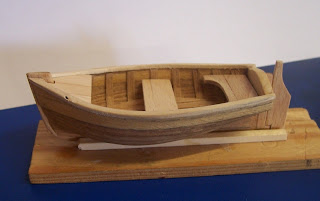

retaillage  des  preceintes  et  du  tableau  arriere

 mise en place  des demis couples  ployés

mise en place  a  blanc  du  teugue  et  des  bancs  de  nages

finition  avec  le  bitor , les  dames  de  nage  et  le  gouvernail

 comme  il s'agit  d'une  annexe  de  transport ,  voila  la  carguaison  embarquée

 ainsi  que  votre  serviteur  "Coeurdemiel" qui   se  gausse  d'avoir  enfariné  les  gabelous !!

 voila  reste  a  mettre  en  place   dans  le  diorama!!!!

 tres   amicalement  herve

diorama naval (3) : petit cotre de contrebande

re

 pour  faire  suite  au   1eres   parties  ,  je  vous  présente  donc  la   réalisation  d'un  "petit  cotre  de  contrebande "  d'opium  et  de  whisky   en  1780

ce  projet  a  vus  le  jour ,  il y a  maintenant  8 mois ,(novembre 2011)  avec  l'achat   d'occasion  d'un  Kit  CONSTRUCTO  : le  CAMARET  , cotre  Langoustier    du 19e siècle ...

                                                                   le  kit  d'origine

de nombreuses  modifications  ont  été  nécessaire , afin  de  rendre  crédible  ce   projet .

 la  coque , a  été  légèrement  modifier , suppression  de  l'hélice , reprise  du   gouvernail ,  le   montage est traditionnel , bordés  sur  couple

                           les  sabords  seront  "percés" plus  tard  , la  décoration (rotin)  est  "maison"

 les  "éléments" de   pont,  ont  également   été   modifies  :  le  roof  arrière   est  plus  petit ,  les panneaux  de  cale  plus  grands

le  guindeau  a  également  été  changer  par  une  réalisation  plus  appropriée a  l'époque  donnée

, l'original est a  droite

ce  cotre   sera  armé  de  4  caronades  de  12 ,  fabriquer  sur  une  base  de canons  coulés  en  métal  blanc (  cadeau  d'un  ami )

canon   d'origine

le  résultat   après  une  petite  chirurgie

                             les  4  caronades  sont  misent  en  place, et  gréés   , après  perçage  des  sabords



ainsi  que  la  "patte d'oie "  sous  la  barre  franche

  la  mature , elles  , a  été  complètement  changer ,  le  mat   a  été  remplace  par  un  bas-mat , et  un  mat  de  hunier ,  2 vergues  droites  viennent  compléter  cette mature , le  gui  et  la  corne  , eux ont  été  "rallongés "
                                           détail  des  mats   avec  le  hunier

haubanage  du  bas mat ,

 montage  du  galhauban , et  du  grand  étai ,  ainsi  que  du faux   étai

                                         montage  des  enfléchure   (environ 450 noeuds )

                                            fabrication  de  l'ancre  et  de  sa  bouée  d'orin

 montage  du  gui  et  de  la  corne

montage  de  la  grande  vergue  de  fortune  ,  et  le  vergue  de  hunier

                                          montage  des  bras  de  vergue , fortune  et  hunier

                         voila ,  la  suite  sera   la  pose  des  voiles ,et  la  finition  du  gréement

                                                     très   amicalement  Hervé


Diorama naval (2) modification/scratch figurine 1/35e : equipage d'un petit cotre de contrebande

re,
 poursuivant   la  préparation  d ' un   diorama  , je  vous  invite  ,  a  suivre  la  modification  de  personnage  au  1/35e ..car  dans  le  commerce  , ce  type  de "figurine marine" "  est  introuvable !!!!!

 la  base  est  des  soldats  Allemand  de  la  2 e  WW,  le  German Observation  Group  TAMIYA  au 1/35eme  et ,  également  de  "Frog Man " ITALERI  1/35e

vous  vous  doutez  bien ,  que  de  grandes modifications  sont  a  faire ,  pour  en  faire  l'équipage  d'un  navire  de  1780.......",
  pour   ces  6 personnages ,   les  éléments rajoutés , sont  en , mastic , carton ,  carte  plastique , etc  etc .......

Noblesse  oblige ,  nous  commencerons  donc  par le "Capitaine"


                                             " Capitaine  Patrick Mac Hoock "



p'tit mise  en  situation ....

ensuite  vient  notre  Timonier ,   qui est  également  le  Charpentier  de  ce  bateau

l' Grand  Pierre

  nous  arrivons  au  "Bosco"  , un  terrible  Écossais , trafiquant  notoire  de  Whisky

"Edouard  Macallan "

 ensuite  ,  le  petit  mousse ,  cousin  de  cet  écossais , le  jeune " Harry  "

 les  deux  matelots , Yannick  le  Guâek  , et  Jhon , Stramer ..

voila   ,  l'equipage  est  au  complet ,  pret  a  etre  embarquer    pour  faire  commerce ...

 la  suite  sera la  mise  en  situation   sur  un  petit  "cotre  de  contrebande "

 tres  amicalement  herve
